JB/T 8944—1999 單級旋片真空泵

JB/T 8944—1999 單級旋片真空泵

Single stage rotary vane vacuum pump

1、范圍

JB/T 8944—1999 單級旋片真空泵標準規定了單級旋片真空泵的型式與基本參數，技術要求，抽樣及判定方法，試驗方法，檢驗規則，標志、包裝、運輸和貯存。

本標準適用于單級、油封旋片真空泵（以下簡稱泵）。

2、引用標準

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

GB 191—1990 包裝儲運圖示標志

GB/T 3163—1993 真空技術 術語

GB/T 13306—1991 標牌

GB/T 13384—1992 機電產品包裝 通用技術條件

JB/T 6533—1997 旋片真空泵

JB/T 7266—1994 容積真空泵 性能測量方法

JB/T 7673—1995 真空設備 型號編制方法

JB/T 8106—1999 容積真空泵 噪聲測量方法

SH 0528—1992 礦物油型真空泵油

3、定義

本標準采用下列定義。

3.1、抽氣速率S

當泵裝有標準測試罩并按規定條件工作時，從測試罩流過的氣體流量與在測試罩上指定位置測得的平衡壓力之比，簡稱抽速。單位是升/秒（L/s）。（GB/T 3163—1993 中4.5.1）

3.2、幾何抽速SN

泵每轉理論吸氣容積與額定轉速的乘積。SN用L/s表示，轉速的時間單位為秒。

3.3、極限壓力

泵裝有標準測試罩并按規定條件工作，在不引入氣體正常工作情況下，趨向穩定的最低壓力，單位是帕（Pa）。（GB/T 3163—1993中4.5.8）

3.4、水蒸汽允許壓力pwo

在標準環境條件下，氣鎮泵連續工作時，被抽氣體中水蒸汽的最高入口壓力，單位是帕（Pa）。（GB/T3163—1993中4.5.18）

3.5、水蒸氣允許量Cwo

氣鎮真空泵在標準環境條件下（20℃和101325 Pa）連續運轉，并打開氣鎮閥時，單位時間內抽出最大水蒸氣質量流量，單位是克/小時（g/h）。（GB/T 3163—1993 中4.5.17）

3.6、最低啟動溫度

停泵至少1 h后，在大氣壓下，泵能啟動的最低環境溫度（℃）。

4、型式與參本參數

4.1、型式

泵的結構型式是轉子偏心地裝在泵殼內并與泵殼內表面固定面相切（或相交），在轉子內裝有二個（或二個以上）旋片，當轉子旋轉時，旋片沿其徑向（或斜向）槽往復滑動且與泵殼內壁始終接觸，將泵腔分成幾個可變空積。

4.2、基本參數

泵的基本參數應符合表1 規定。

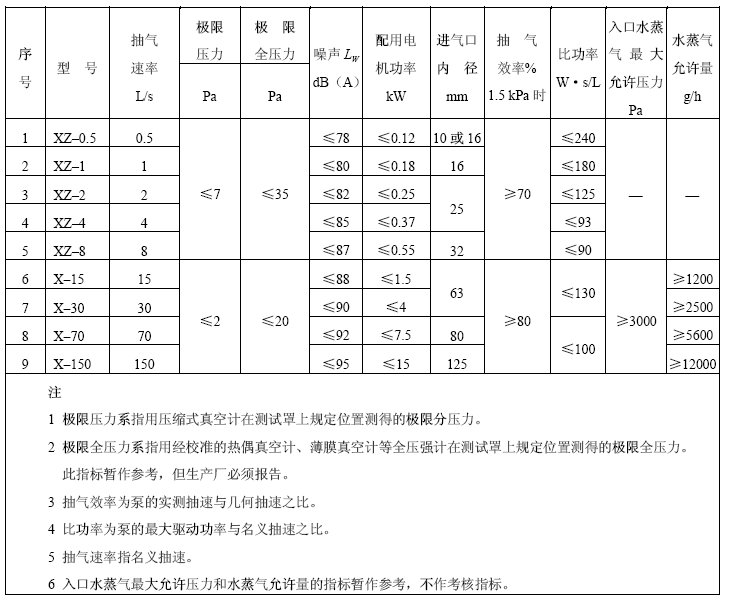

表 1 泵的基本參數
