XD-250單級旋片式真空泵安裝及外形圖的詳細資料 |
|||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||

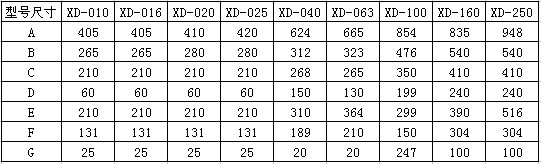

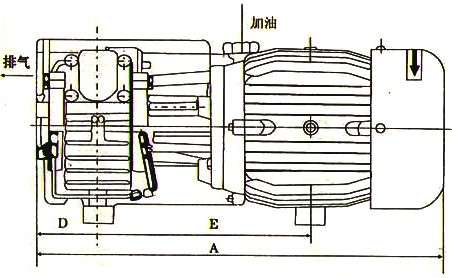

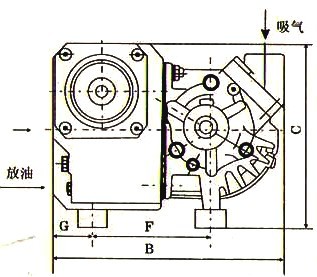

一、XD-250單級旋片式真空泵的外形安裝尺寸圖：
二、XD-250單級旋片式真空泵的安裝方法： 4．1 XD-250單級旋片式真空泵的安裝 XD-250單級旋片式真空泵應水平安放。同于XD-250單級旋片式真空泵運轉時幾乎沒有振動一般可不固定。泵底部減振墊塊上有公制螺孔用以固定泵，不要在地面上推拉泵，以免損壞減振墊塊。為保證泵得到良好的冷卻，XD-250單級旋片式真空泵冷卻空氣進風口和出風口應距周圍物體30cm以上。為便于維修，建議在XD-250單級旋片式真空泵進氣口和排氣口前留0．4m的空隙。為方便放油可安裝帶放油盤的底座。發運的泵不帶油。安裝后，通過加油口緩慢注入所規定的真空泵油（見維護5．1）到油窗高度的3/4處。 4．2 XD-250單級旋片式真空泵的電氣連接 XD-250單級旋片式真空泵電氣接線必須由專業電工進行。應使用適當的電動機過載保護裝置。單相220V50HZ的XD-250單級旋片式真空泵，必須保證電壓為220V±10%范圍內工作，如電壓低于220V，必須配交流電力穩壓器。不要常時間在低壓和高壓下工作，以免損壞電機。三相異步電動機接線完成后必須核對電動機旋向。電動機正確旋向為：從電動機尾部風扇端看電動機具軸的旋向為逆時針方向。檢查旋向時，吸氣口應打開或用橡膠板（厚度4mm以上）完全蓋住吸氣口，接通電源2~3秒。旋向正確的話，將在吸氣口感到強大的吸力或橡膠板被告緊緊吸住。如反向則對調三根電源線的中的任意二根。 注：XD-250單級旋片式真空泵長時間在錯誤旋向下運轉，將損壞。 4．3 XD-250單級旋片式真空泵的系統連接 XD-250單級旋片式真空泵進氣管截而尺寸應不小于吸氣口尺寸且盡可能短。螺紋連接處用樂泰515或鐵弗龍帶進行真空密封。如被抽氣體中含有灰塵雜時必須在泵進氣端安裝塵土過濾器。如有必要可接管排氣，排氣管應向下傾斜。 4．4 XD-250單級旋片式真空泵的起動 確定油位后可起動真空泵。第一次起動和每一次改變接線以后都必須核對旋向后方可起動真空泵。 4．5 XD-250單級旋片式真空泵的運轉 正常工作之前，宜關閉進氣管閥門，使XD-250單級旋片式真空泵在極限壓力狀態下運轉15分鐘以上，這樣能有效地抽除氣體中的水蒸汽。電動機不宜頻繁啟動（宜低于6次/小時），在斷續循環工作時建議在泵進氣管道上安裝電磁閥，在非工作階段關閉電磁閥使XD-250單級旋片式真空泵在極限壓力狀態下工作，這樣電動機消耗的功率不多，但能有效地保護真空泵。 注：1.正常運轉泵休、泵蓋等處表面溫度將超過70℃，勿用手觸摸。 2．泵運轉時不能加油。 4．6 XD-250單級旋片式真空泵的極限壓力測量 XD-250單級旋片式真空泵極限壓力應直接在泵吸氣口用壓縮式真空計測量。XD-250單級旋片式真空泵首次使用、長期擱置后使用、換新油后使用都應封閉進氣口至少運轉1小時以后，使泵達到工作溫度和泵油充分脫氣后測量極限壓力。 三、XD-250單級旋片式真空泵的維護： 5．1XD-250單級旋片式真空泵油 XD-250單級旋片式真空泵一般應使用符合SH0528-92標準規定的真空泵油。環境溫度在10℃~40℃時ISO~VG100粘度等級的真空泵油。環境溫度在0℃~10℃時使用ISO~VG32粘度等級的XD-250單級旋片式真空泵油。XD-250單級旋片式真空泵運轉時必須保證油位在油窗高度的1/2-4/5處。應經常檢查油位和油的污染情況（建議每周一次）。如油位過低應停泵加入合適的真空泵油至油窗高度的4/5處。如果油被污染油將發黑、乳化、變稠、應及時換油。 5．2更換XD-250單級旋片式真空泵油及油過濾器 建議XD-250單級旋片式真空泵第一次工作滿150小時后換油。以后每工作500小時換油。換油同時，應更換油過濾器。如果油受污染發黑、乳化、變稠應及時換油。并在加入新油之前清洗泵。 清洗，換油步驟： 1、停XD-250單級旋片式真空泵將熱油放掉。 2、旋上放油塞運轉5~10秒。 3、將油放盡。 4、注入清洗用油（32號普通機械油）到油窗高度的3/4處。 5、運轉真空泵5~10分鐘。 6、停泵，將油放掉。如油尚不能達到要求，重復4、5步驟。 7、旋上放油塞運轉5~10鈔。 8、將油放盡。 9、注入規定的新真空泵油。 5．3XD-250單級旋片式真空泵的更換排氣過濾器 如果XD-250單級旋片式真空泵溫明顯升高、電動機電流達到或超過額定電流，泵排氣口有油煙產生，則應檢查排氣過濾器是否堵塞，如堵塞，應及時更換。可在泵加油孔處安裝排氣壓力表，檢查過濾器是否堵塞。當壓力超過0．6bar（表壓力）時更換排氣過濾器。 5．4XD-250單級旋片式真空泵的清洗吸氣過濾網 吸氣濾網應保持清潔，以免抽速下降。 5．5XD-250單級旋片式真空泵的貯藏 如果泵長期擱置不用，應將油放盡并清洗泵，然后注入規定的新油放置在干燥場所。 5．6其它 A．用戶如需訂購維修備件，請告知XD-250單級旋片式真空泵的型號和機號。泵的型號和機號可在泵的銘牌上找到。 B．因有些維護修理工作需要一定的專業知識，設備和專用工具，詳情請與制造廠聯系。 C．XD-250單級旋片式真空泵搬運中應確保無油。不能撞擊油管，油過濾器等物。 四、XD-250單級旋片式真空泵的故障排除：
XD-250單級旋片式真空泵相關產品：2X型旋片式真空泵，2XZ型直聯式真空泵，XZ型旋片式真空泵，XD型旋片式真空泵，WX無油旋片式真空泵，旋片式真空泵，直聯式真空泵，XZ型真空泵，無油旋片式真空泵，2X真空泵，2XZ真空泵，XD真空泵，X-150型旋片式真空泵 真空泵類相關產品：2X型旋片式真空泵，2XZ型直聯真空泵，XZ型旋片式真空泵，XD型旋片式真空泵，WX無油旋片式真空泵，SZ型水環式真空泵，SK水環真空泵，2SK水環真空泵，2BA型水環式真空泵，2BV水環式真空泵，2BE水環真空泵，SZB型水環式真空泵，SK型直聯水環式真空泵，ZJ型羅茨真空泵，JZJS型真空泵機組，JZJBA型真空機組，JZJ2B型真空機組，JZJWLW型真空機組，JSJX型真空泵機組，JZP2SP羅茨大氣噴射真空機組，RPP型全塑水噴射真空泵，JZPH羅茨滑閥真空泵機組，MH-2型滑閥式真空泵，TLZ型離心式真空泵，X-150型旋片式真空泵，WLW型無油立式真空泵，W型往復真空泵，H、2H系列滑閥真空泵。 XD型旋片式真空泵的訂貨須知: 一、請提供以下詳細數據：①XD型旋片式真空泵的產品名稱與型號②XD型旋片式真空泵的真空度要求單位PA或MPA③XD型旋片式真空泵抽速要求單位L/S或M3/MIN④XD型旋片式真空泵的使用條件和功況條件⑤XD型旋片式真空泵的電機功率（KW）⑥XD型旋片式真空泵的轉速（r/min）⑦XD型旋片式真空泵的電壓〔V〕⑧XD型旋片式真空泵的進出口口徑⑨XD型旋片式真空泵是否帶附件，以便我們的為您正確選型。 二、若已經由設計單位選定我公司的XD型旋片式真空泵的產品型號，請按XD型旋片式真空泵型號直接向公司銷售部訂購。 三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們萬精泵閥的技術專家為您選型確認。 四、我公司服務電話：400-6064-114 感謝您訪問我公司的網站【www.87516.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。 產品相關關鍵字：XD-250單級旋片式真空泵 |
|||||||||||||||||||||||||||||
